1.实施原则

无线局域网的主要指标决定了设计无线局域网的原则是以数目尽可能少的无线AP来为所有网络用户提供服务。用户相对疏散区域只需要布置少数无线AP 即可,以无线AP覆盖范围最大为宜:用户相对密集区域需要通过增加单位面积内无线AP数目来为用户提供可靠服务。前者主要考虑覆盖范围这一因素,后者则主 要考虑单位面积系统容量这一因素。

设计原则:无线覆盖设计将遵循按照信号范围最大化原则,在酒店全面覆盖的前提下,重点选择部分区域进行更加细腻的覆盖。并且,保证无线网络稳定性并与绝大多数主流无线网卡兼容,同时兼顾考虑网络扩容,为今后网络扩容做好预留。
        ⑴
一般来讲室内容许最大覆盖距离为35~100米,室外容许最大距离100~400米;
        ⑵
障碍物阻挡;
        ⑶
要观测无线覆盖周围的障碍物确定无线路由器的数量和放置位置。

    2.4G
电磁波对于各种建筑材质的穿透损耗的经验值如下:
        A.
水泥墙(15~25cm): 衰减10~12dB
        B.
木板墙(5~10cm): 衰减5~6dB
        C.
玻璃窗(3~5cm): 衰减5~7dB


各种建筑材料对无线讯号的影响如下:

当无线路由器与终端隔一座水泥墙时,无线路由器的可传送覆盖距离约剩下<5米有效距离。

当无线路由器与终端中间隔一座木板墙时, 无线路由器 的传送距离约剩下<15米有效距离。

当无线路由器与终端中间隔一座玻璃墙时, 无线路由器 的传送距离约剩下< 15米 有效距离。

所以在安装选点时,一定要注意以避开墙、柱子等。


室内覆盖规划原则:
        AP
的放置要遵循两个原则AP覆盖区域无间隙;
        AP
重叠区域最小;

相邻AP工作在不同频道,以 1 611三个频道实现全方位的覆盖。;

根据经验值,当相邻AP设定相同频点时, 要求间隔25米以上;

当相邻AP设定相邻频点时, 要求AP间隔16米以上;当AP设定相隔频点时,要求间隔12米以上。

2.
接入安全方案和设备功能
        1.
无线AP通过一个智能交换机后,经过安全认证设备后接入外网;
        2.
安全认证设备具有MAC过滤,AP安全策略分发,LOG日志记录及转储,用户身份认证,AP状态监测及状态分析;
        3.
无线用户认证的网络及服务器与办公局域网隔离,可以保证非法用户不能访问办公局域网资源;
        4.
用户认证包括用户名和密码和MAC地址。该认证在无线覆盖区内有效;
        5.
用户认证界面:用户打开IE浏览器输入任何地址时将自动弹出要求认证的对话框,输入的帐号和密码正确,同时该设备的MAC地址在列表中才能获得有线网络的访问权限;
        6.
通过使用WPA认证,自动动态变化加密密钥增加无限网络传输的安全性;WPA对数据无线传输加密,同时能够在数分钟内自动更换密钥;
        7.
建设宗旨:实现所有楼内的全覆盖,使得楼内的所有用户可以通过最为灵活的方式获取Internet服务和其它应用服务,创造一个充分体现先进技术的网络服务环境。
        8 .
对于一个医院的病房的室内覆盖,我们采用室内型EWS 310AP产品,配置在其他位置的室内相应位置,达到互相补充,消除盲区死角,达到最佳效果,做到最优的无线网络覆盖,医生、护士或者病人可以使用CPE 和手机接入到些网络,实现数据,语音的传输,如果在前端增加一款语音设备产品,无线网络覆盖范围区域内的所有医生护士等拿一款WI-FI手机,可以做到随 时随地内外网通话,提高工作效率,节省通话成本,现有网络建成之后,也可以把一些视频监控融入进去,真正做到施工,布线的方便,快捷无线网络是有线网络的 延伸,该网络结构采用主干光纤网络交换,用户通过EWS310AP连接到EWS系列无线控制器上,从而来建立休闲中心内部宽带数据网络,通过该网络用户经 过光纤连接到INTERNET
        9.
无线覆盖目标区域为某医院住院一部和二部,覆盖示意图如下:

医院WIFI无线覆盖



        10. 网络系统的拓扑结构为星形,网络交换设备分为2级,1级选用10M/100/1000M EWS系列无线控制器如EWS7928PEWS5912FPEWS7952P等型号,控制器型号的选择可根据项目的大小来进行选择,2级选用大功率高 灵敏度的智能无线AP,比如EWS 310APEWS 320AP
无线网络连接拓扑图,

医院WIFI无线覆盖

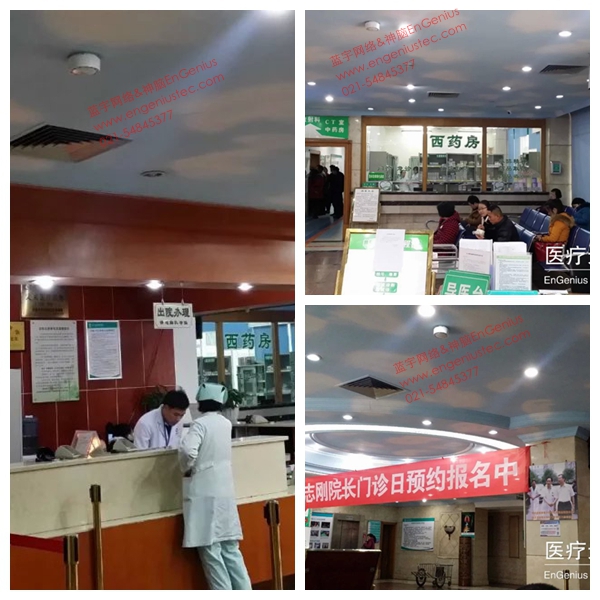

案例图片

医院无线覆盖 电子病历 医院覆盖 医院无线

智慧医院WIFI无线覆盖
