随着信息化的进展,网络几乎成为工作生活中必不可少的一部分。而无线网络由于其价格便宜,施工简单,在两个或多个远距离网络桥接中得到了广泛的应用。

    神脑针对室外的无线桥接应用推出了一系列的网桥/AP产品,包括2.4GHz/5.8GHz两个频段,以及可外接天线和内置天线两种方式。
对于不同距离,不同环境的无线桥接,在具体实施的时候需要采用不同的模式并选用不同的产品,以达到最佳的效果。

WDS桥接|无线网桥

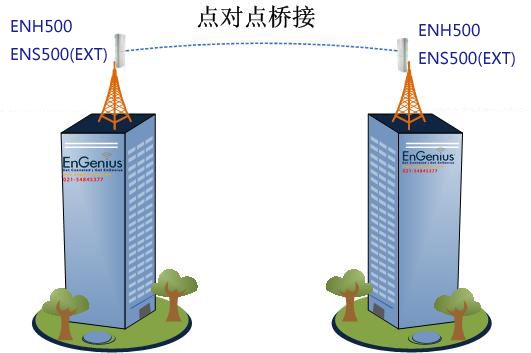

图1 室外点对点桥接

    对于两个远距离网络的无线桥接,在无障碍的情况下,可以采用图1中的点对点方式连接。

  1. 对于两点距离在7公里以内的连接,可直接选用ENH500/ENS500(5.8G)或ENH210/ENH200/ENH202(2.4G)。内置天线,使用方便。
  2. 对于两点距离在10公里以上的连接,可选用ENH700EXT(2.4G/5.8G双频)/ENH210EXT或ENS500EXT/ENS200EXT/,并配合大增益天线,可以实现最远25公里的连接。
  3. 对于普通无实时要求的网络,可以选用ENS200/ENH200/ENH202系列2.4GHz产品。如果要传输视频等数据,最好能选用ENH700/ENH500/ENS500系列的5.8GHz产品。
  4. 由于2.4GHz开放频段上使用的人越来越多,不可避免的会产生干扰,而对于干扰相对较多的地区,应该选用ENH500/ENS500/ENS500EXT系列5.8GHz产品。

WDS点对多点桥|无线网桥
图2 室外点对多点桥接

    对于有多个分支机构需要互联的情况,应该采用类似图2的连接方式,总部使用AP或WDS-AP模式,各分部采用多点桥设备连接至总部。设备选用原则和上面所说的点对点的情况一至。只是如果各分支机构和总部之间的夹角较大,内置天线的角度无法满足。则需要在中心点选用更远距离的ENH200EXT/ENS200EXTENH500EXT/ENH700EXT系列网桥配合大角度的高增益天线来实现。

无线网桥中继应用|中继桥接

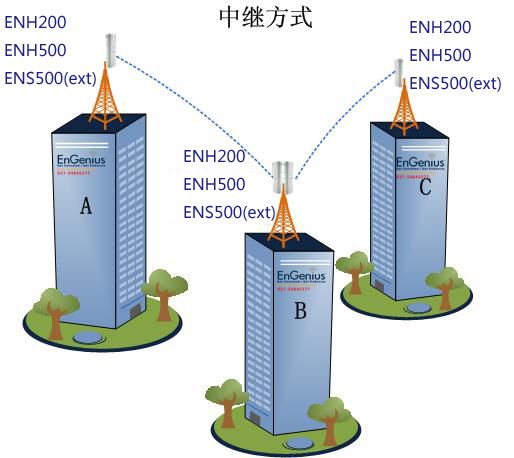

图3 室外桥接中继点应用

    室外点对点、点对多点桥接相对比较简单,但是并不是所有的环境都是理想的。因为无线网络的高频特性,被桥接的两个点之间不能有明显的阻挡。对于无法视距相连的两个网络,我们必须要在合适的位置找一个和这两个点都可以视距连接的中继点。
    中继点的设备选择遵循以下几个原则:

  1. 由于功率分散,尽量选用ENH500/ENS500或者ENH202/ENH200/ENH210系列超远距离系列产品
  2. 距离较近的环境(3KM以下)可以选配全向天线
  3. 距离较远的环境则需要选择一对高增益定向天线+功分器的方式
  4. 对于带宽要求较高的环境,中继点需要采用2个或多个设备背靠背连接的方式
